控制系统

设备运作原理

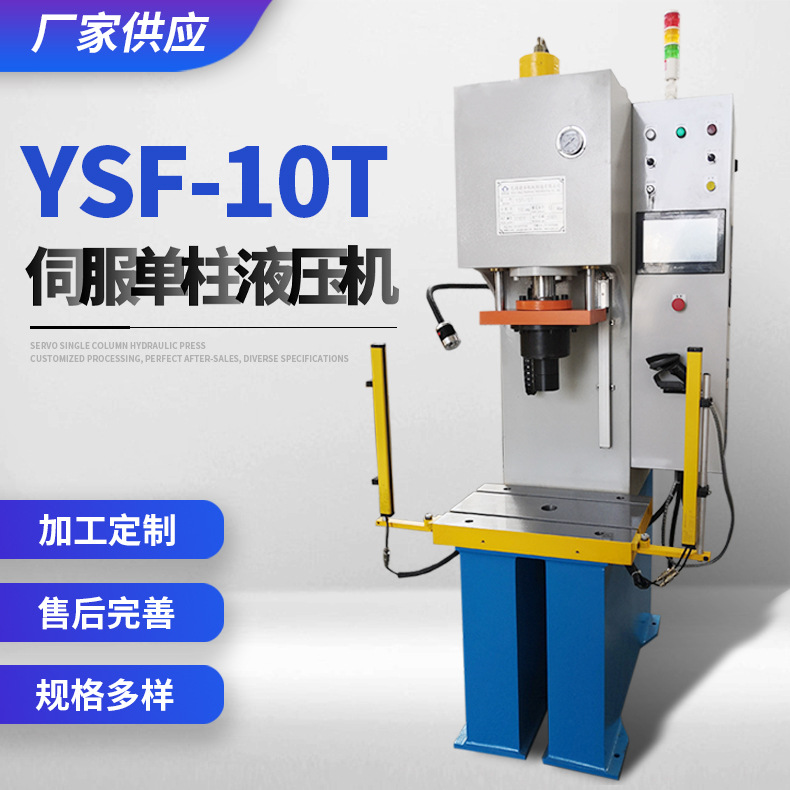

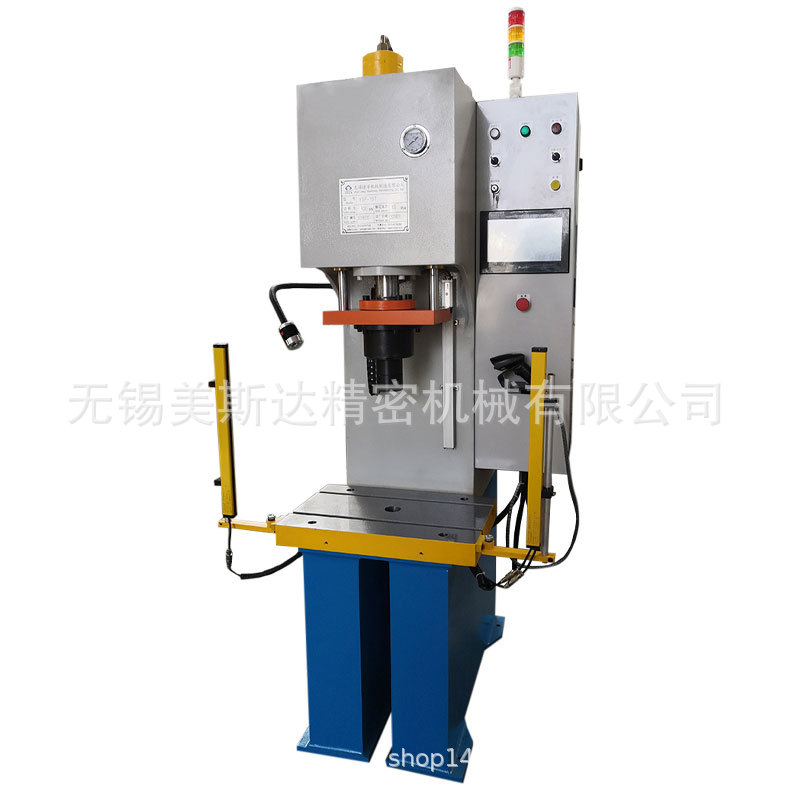

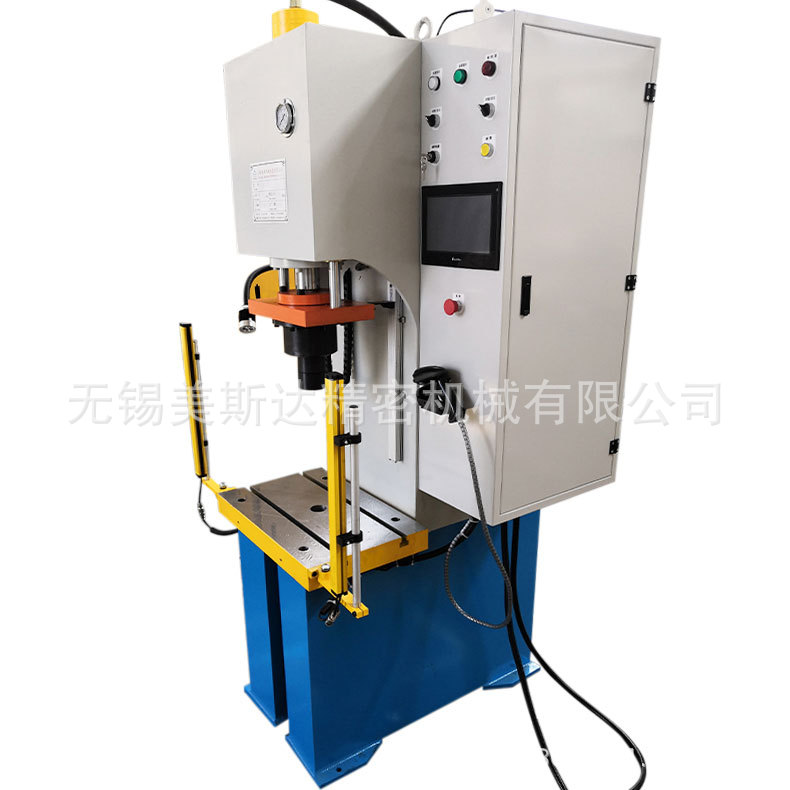

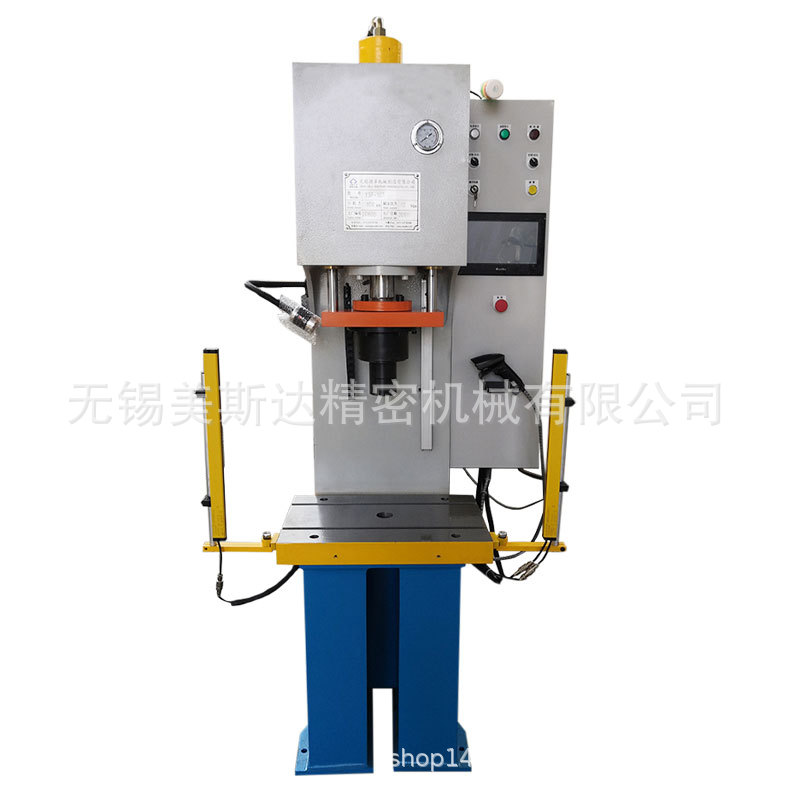

       设备通过数控液压系统来驱动油缸进行上下压装作业，人机界面作业窗口对接，可根据客户压装产品在组态触摸屏该产品的压装参数设定，能够直观查看产品的压装数据，同时可以对压装产品进行在线压装检测功能，设备具有快速下压、压装、保压与返回多段压装速度控制。

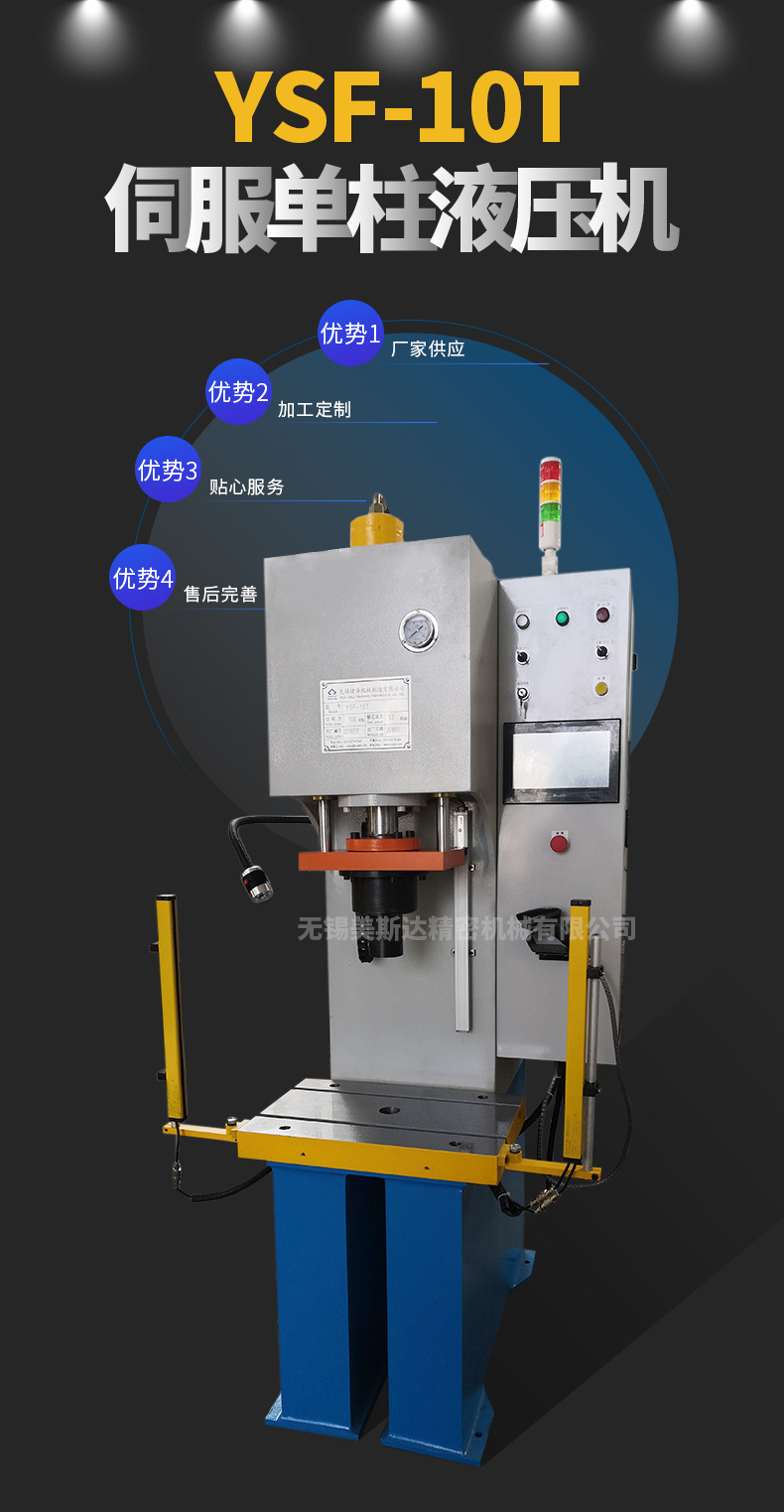

设备优势

       ①设备采用伺服液压控制系统进行控制，比常规型油压机节约用电约 70%，每H耗电量约 1.2KW。

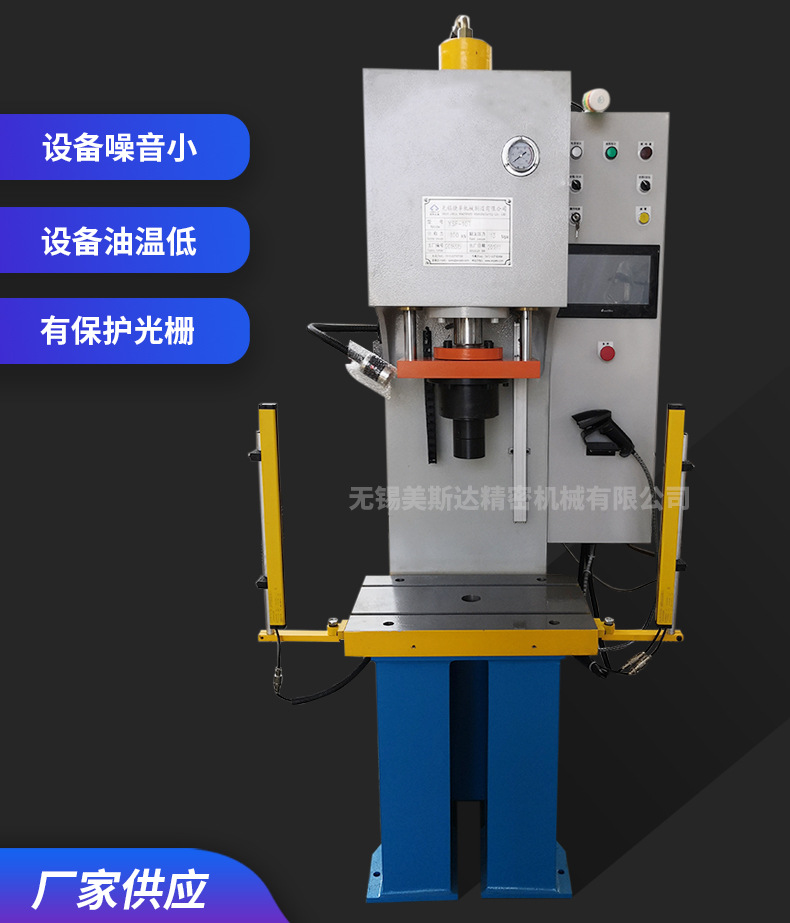

       ②本设备有噪音小设备油温低等特点，设备噪音能控制在 60 分贝以内，本设备带有风冷装置，到油温超出 40℃度时，风冷自动启动，油温可控制在 50℃以内。
       ③本设备采用伺服电机与伺服泵对设备整体运行进行控制，可根据产品压装整形的实际要求进行调节压装行程与压装速度，设备压力重复精度为 1%以内，位置重复定位精度为±0.1mm 以内。
       ④能存储根据不同的产品订制相应的控制流程，包含压力，位移，速度等参数。

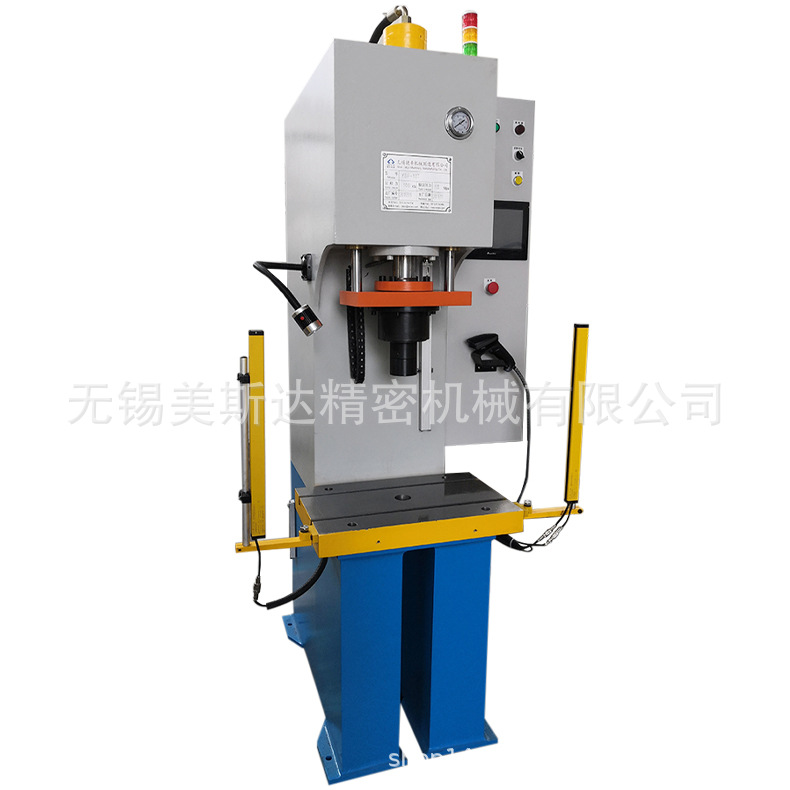

       ⑤机器前面安装有紧急停止按钮和保护光栅，出现故障时操作人员可以按下紧急按钮机器立刻停止，如果在运行过程中操作人员手伸机器里面机器立刻停止运行。

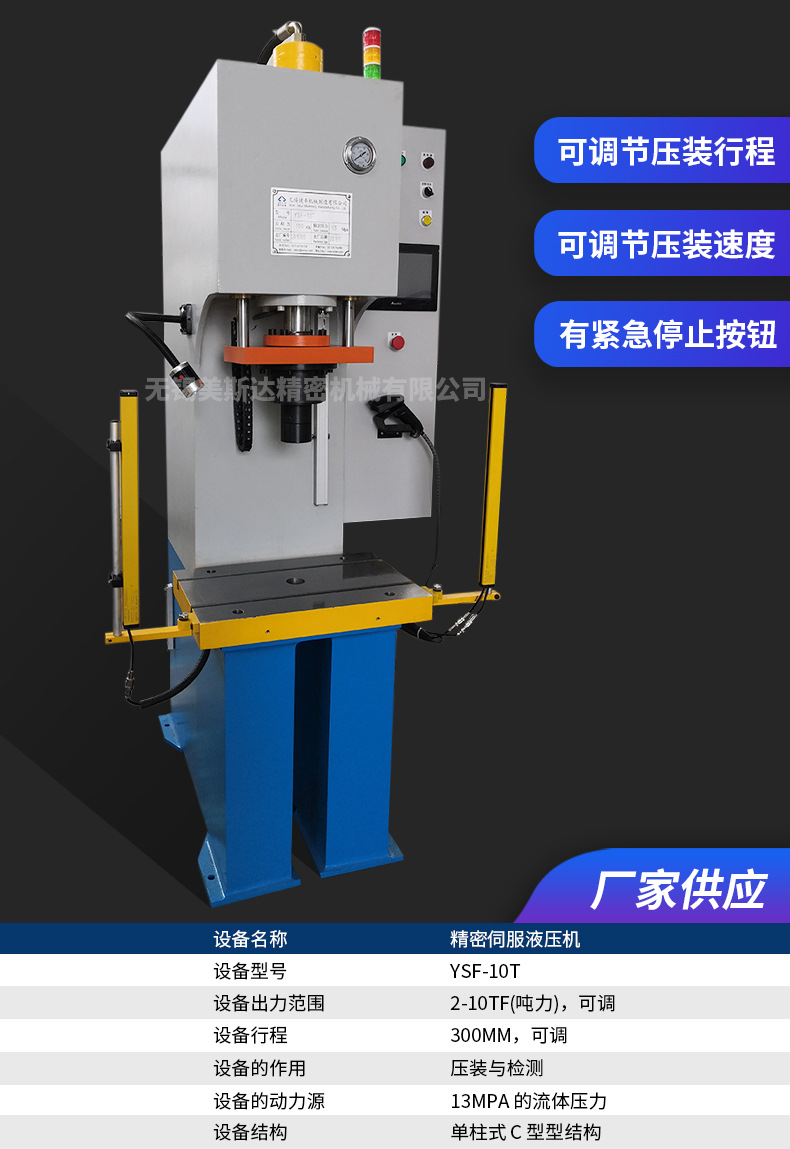

产品参数

型号	单位	10T
油缸出力范围	KN	2-100
油泵额定工作压力	Mpa	13
设备开口高度	mm	450
油缸行程	mm	300
闭合高度min	mm	150
喉深	mm	250
下工作台有效面积（左右*前后）	mm	550*500
下工作面离地面高度	mm	750
滑块快速下压速度	mm/s	40
滑块理论工进速度	mm/s	5-40可调
滑块理论回升速度	mm/s	70
电机功率	KW	5.5
设备测力总体精度	%	1
压力显示单位min	kn/T	1KN/0.1T
位移显示单位min	mm	0.01
下压显示精度	mm	±0.01
下压重复定位精度	mm	±0.05
设备重量	kg	约1000
