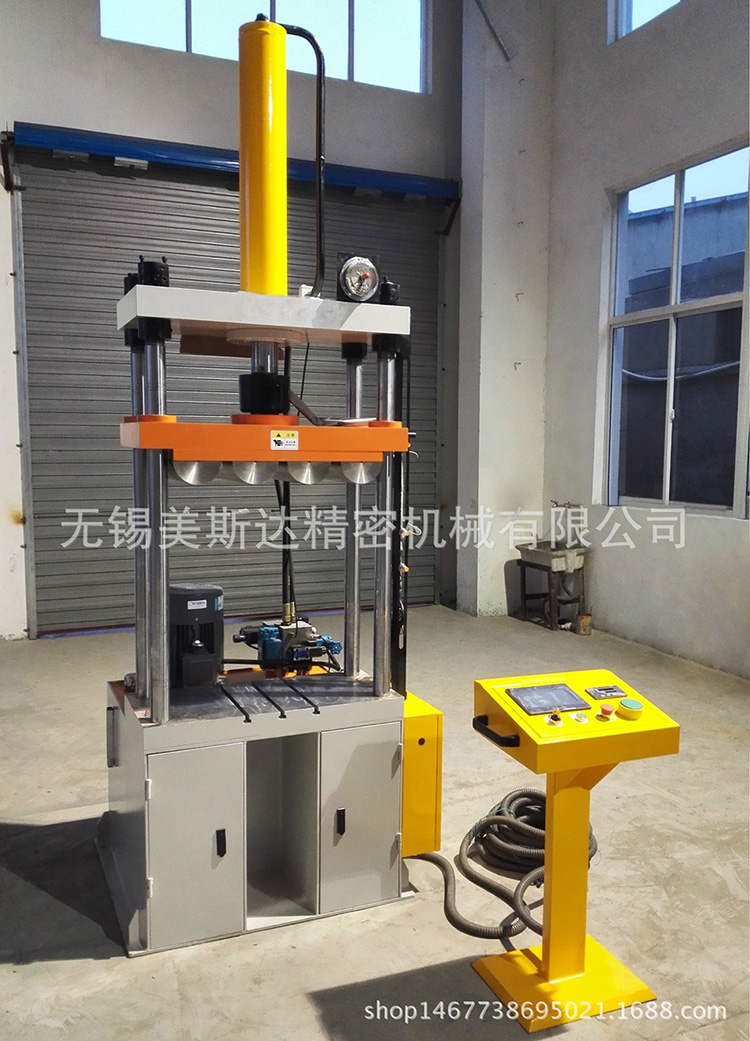

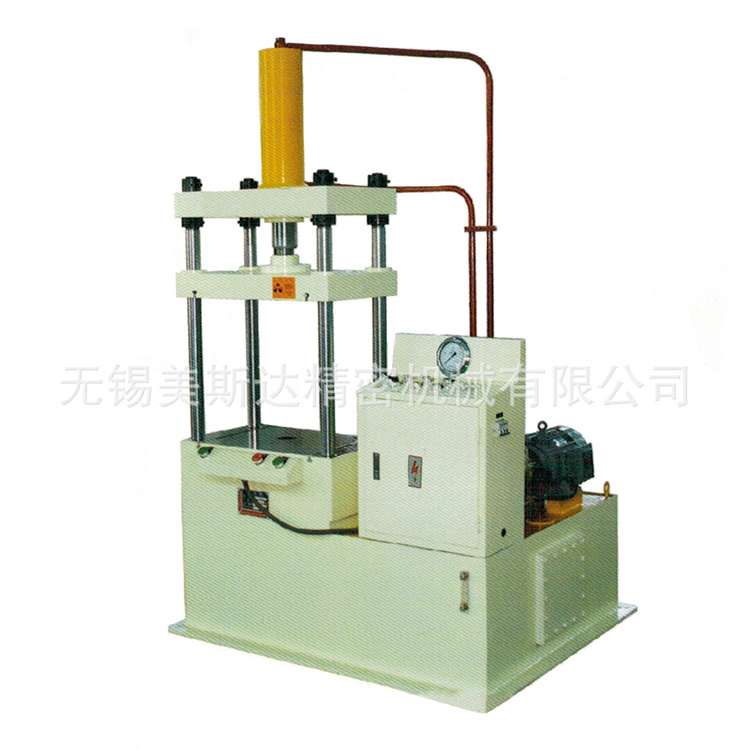

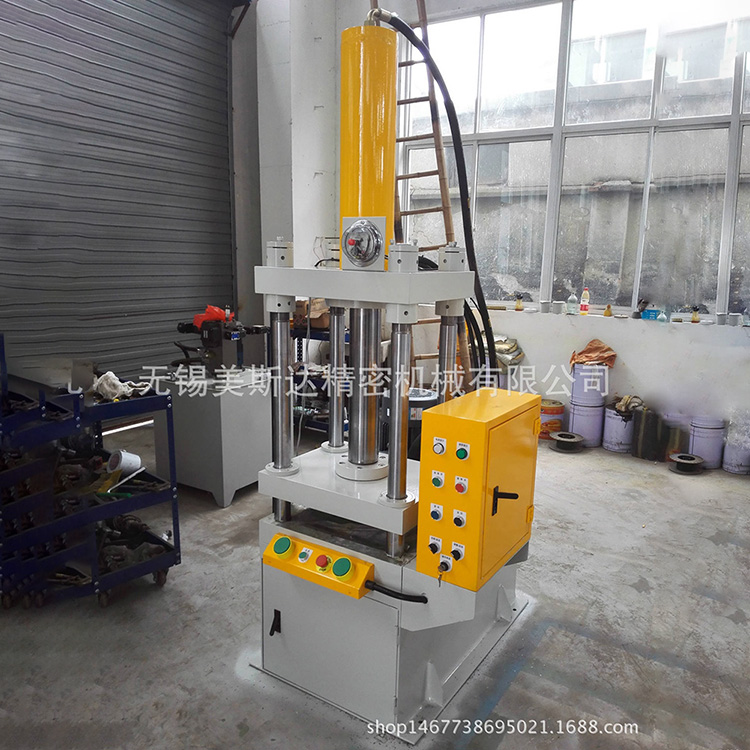

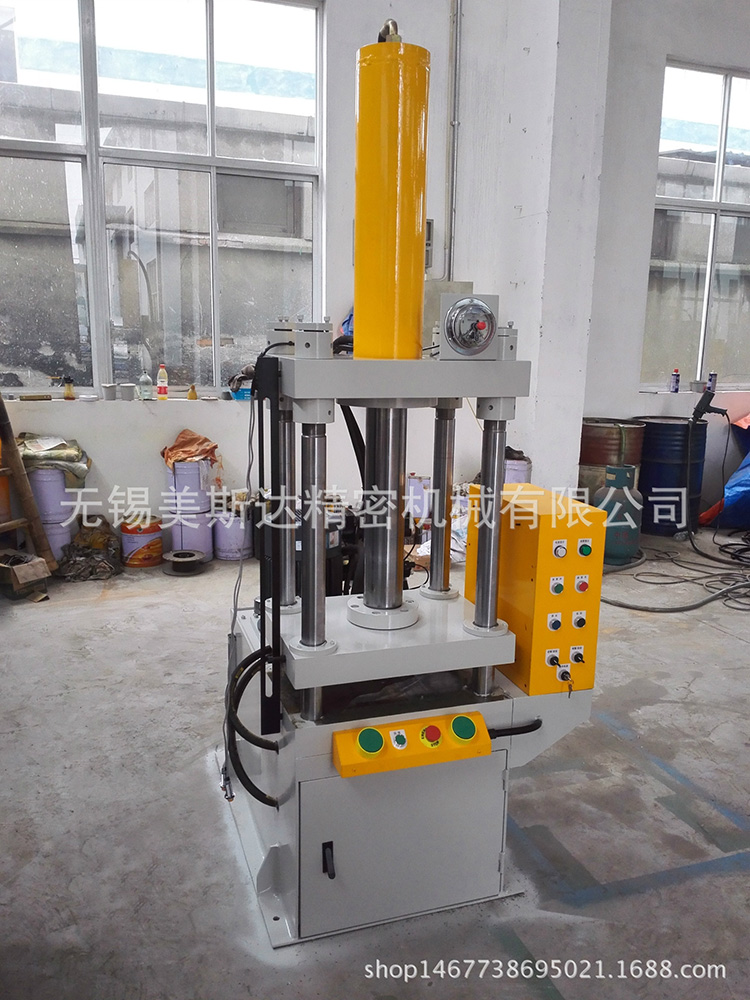

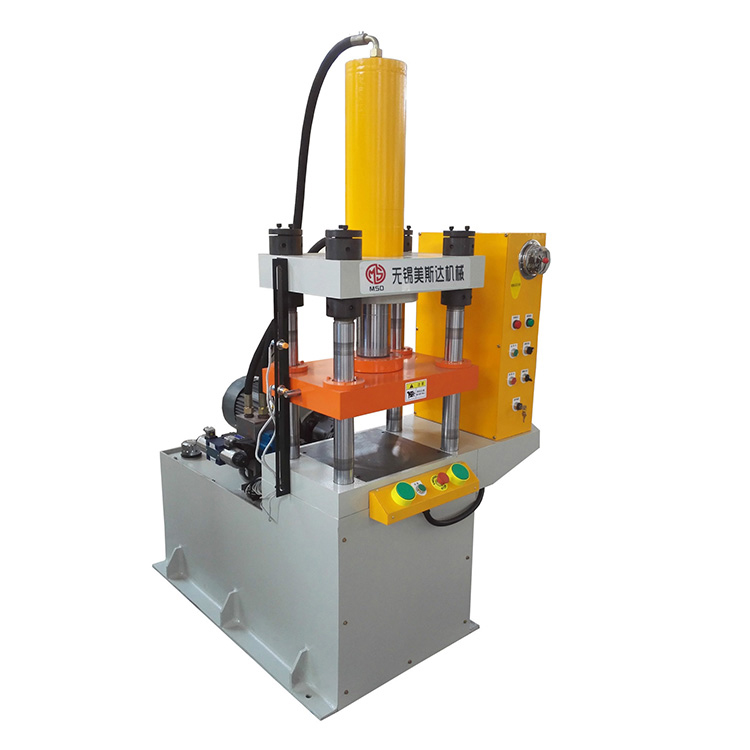

三梁四柱液压机

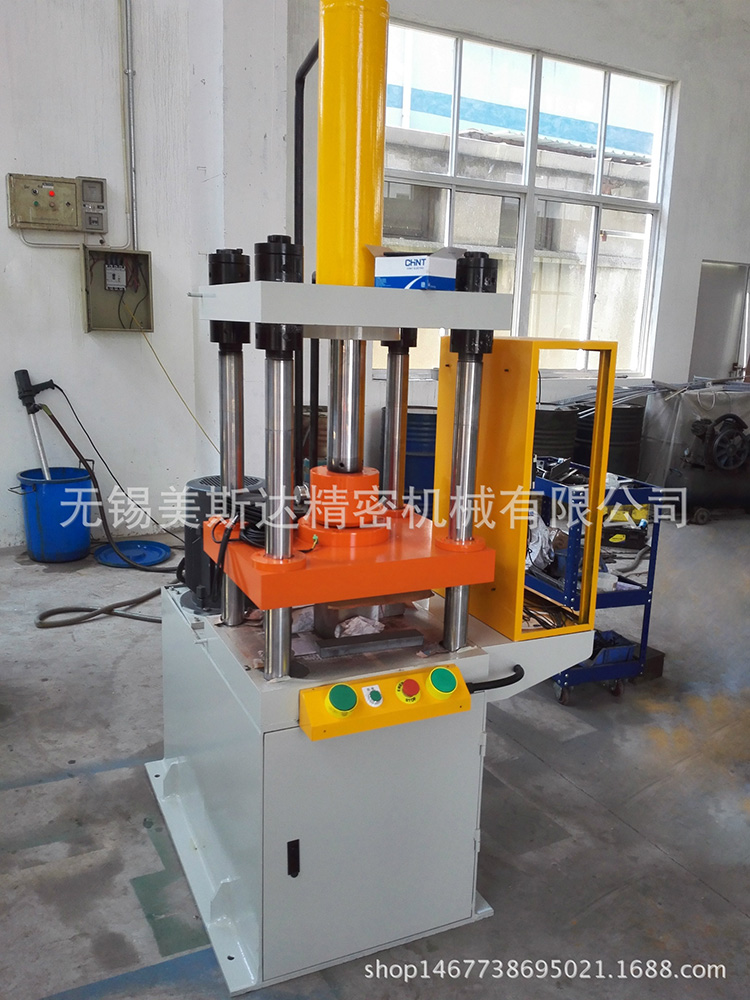

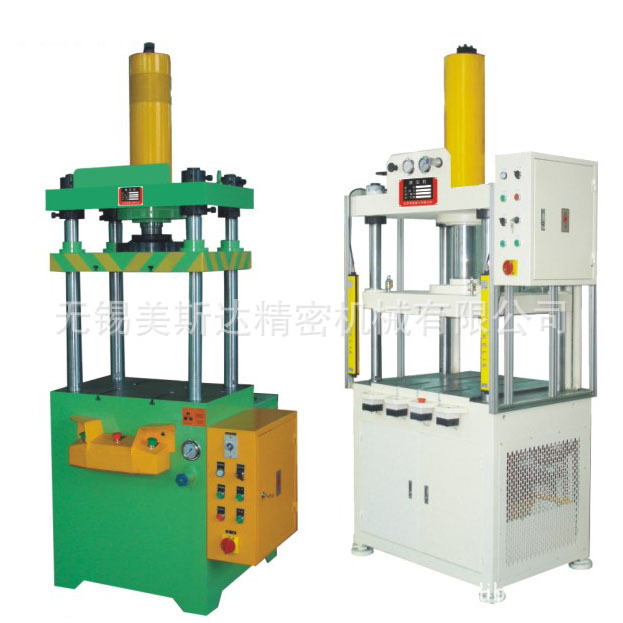

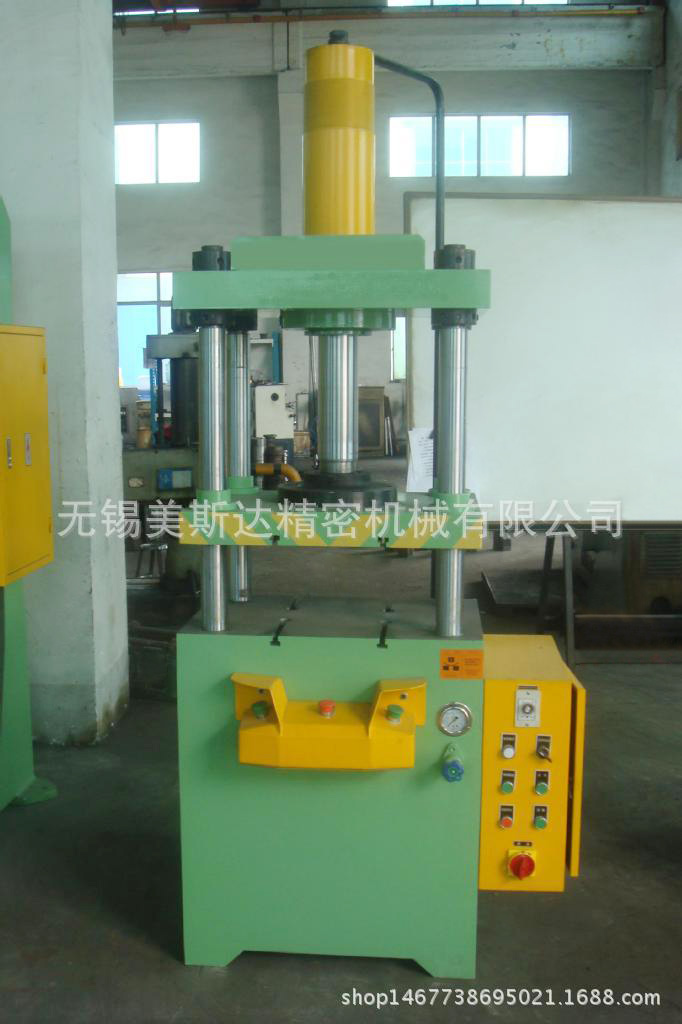

三梁四柱液压机是一种多功能型锻压机床设备，属于四柱液压机的常用结构样式。这种液压机的主要结构包括上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件。其中，机身由上横梁、活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力。活动板的垂直精度由四个精密导套控制，上下工作台面平行精度高，适合各种高精度的装配、裁切、压铸件的切边、塑料制品的整切等工艺。

18751581791

产品详情

性能特点

三梁四柱式结构，经济适用，维修方便。

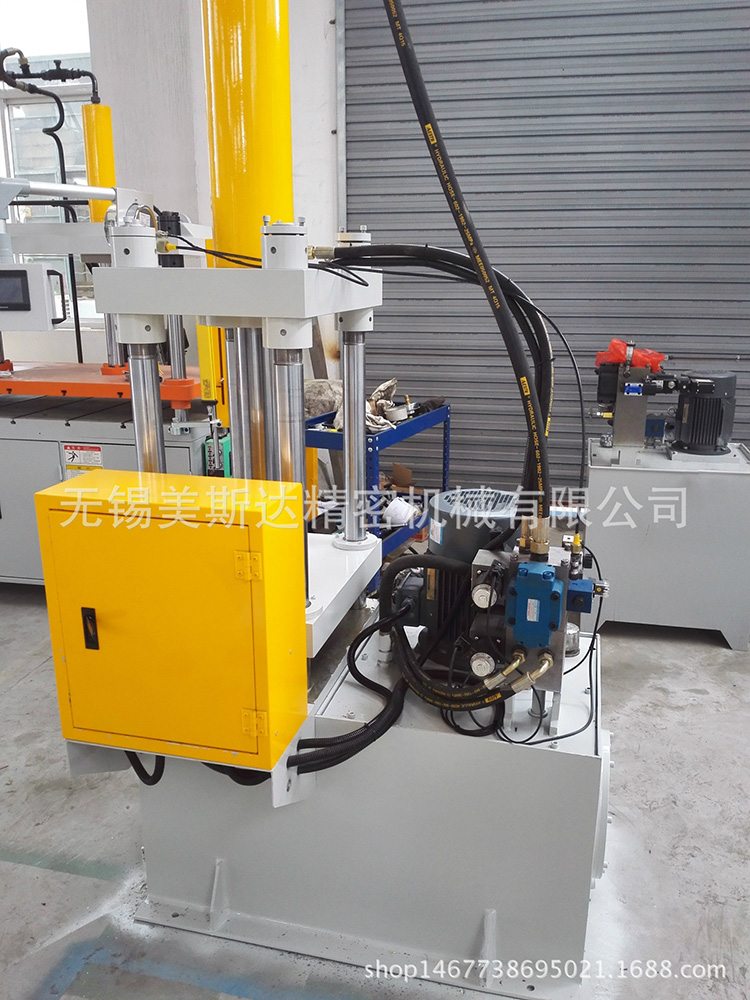

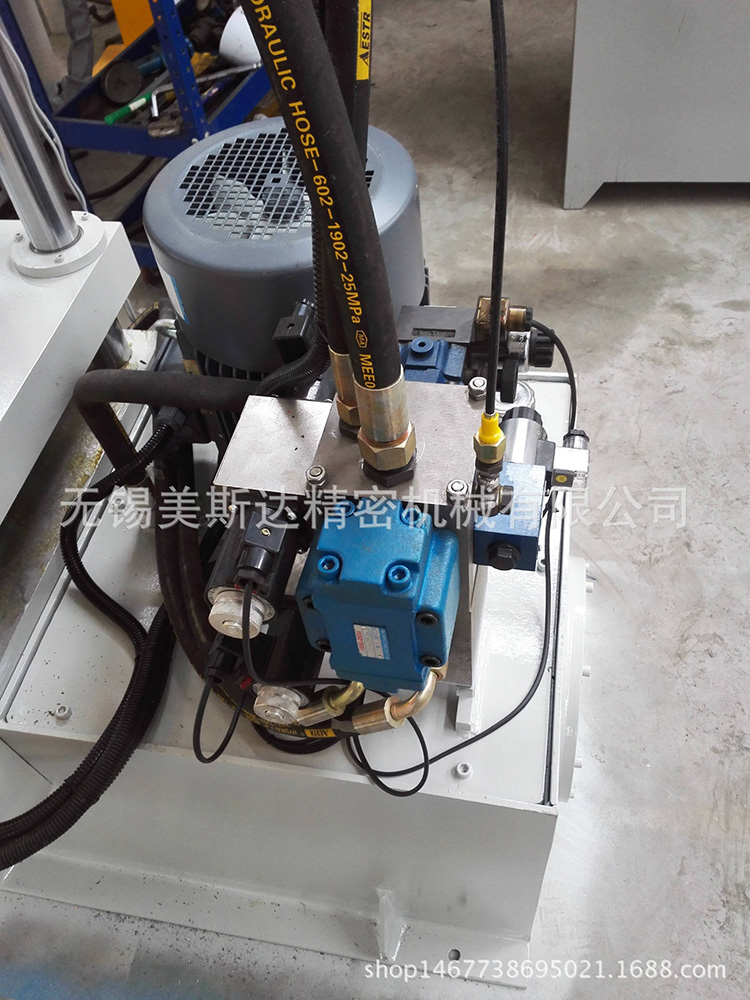

液压控制采用整体式插装阀集成系统，减少了泄露点，冲击小，动作可靠，使用寿命长。
可实现定压、定程两种成型工艺，可选配保压延时功能，延时时间可调。
工作压力、行程可在规定范围内按工艺要求调节，操作简便。

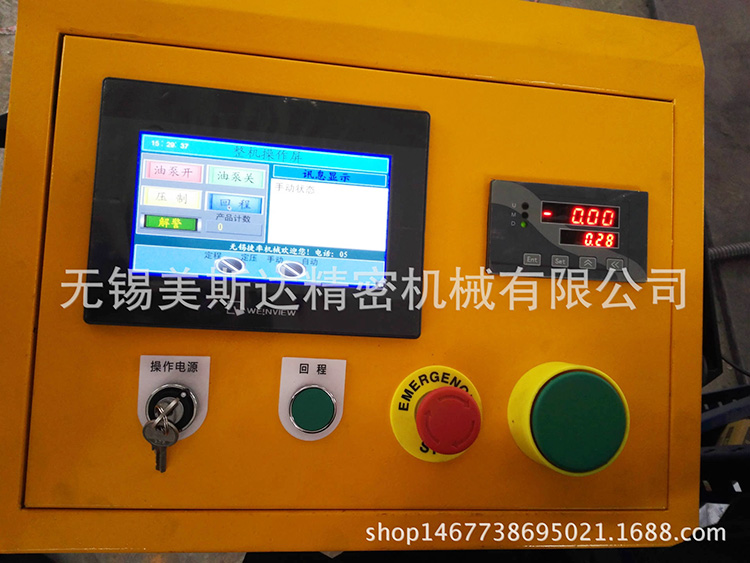

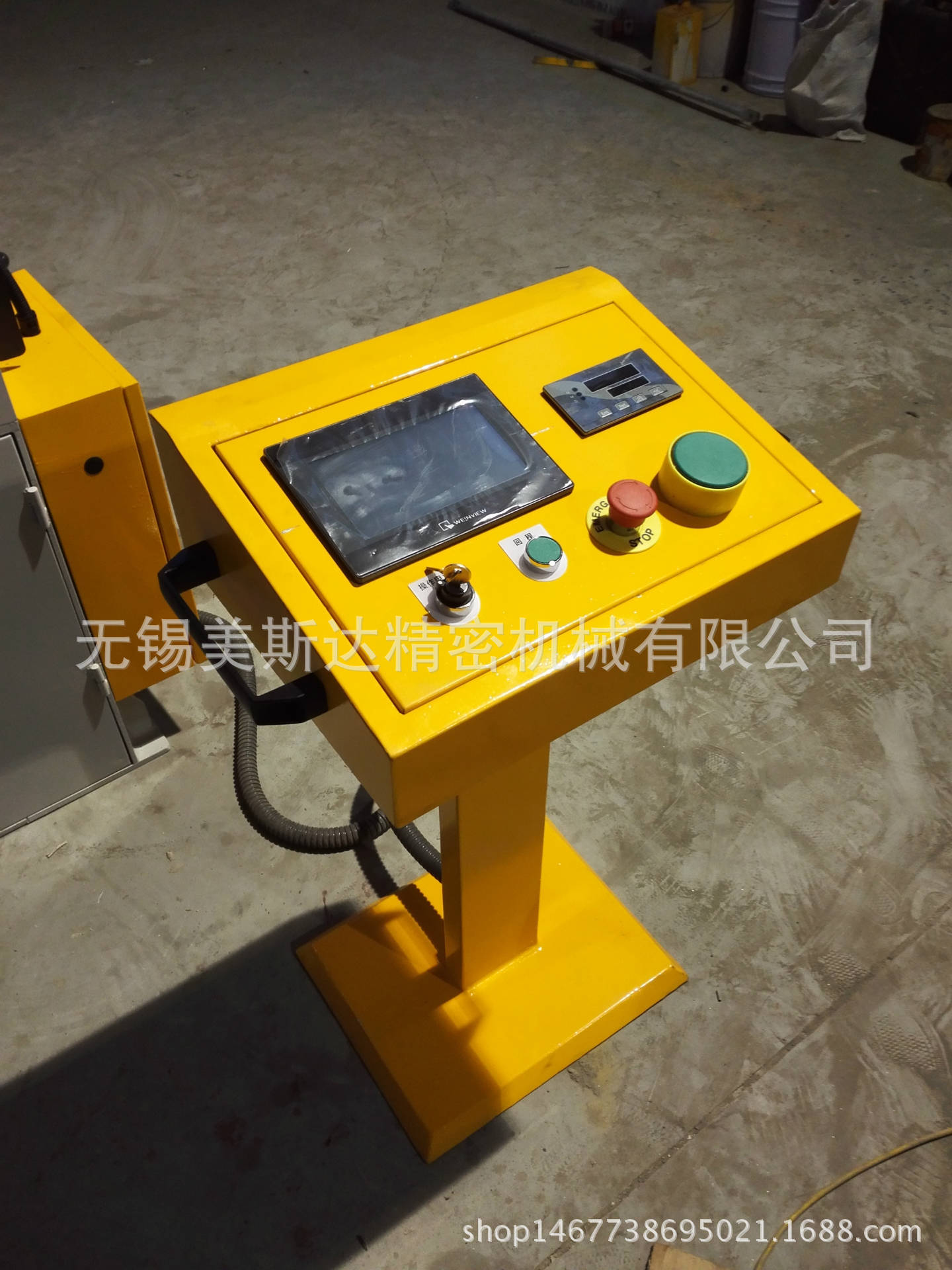

采用按钮集中系统控制。具有手动调节及半自动两种操作方式。

适用领域

适用于金属材料的拉伸、冲裁（应选配冲裁装置）、弯曲、翻边、冷挤压等各种冲压工艺，还适用于矫正、压装、粉末制品和磨料制品的压制成型以及塑料制品，绝缘材料的压制成型。

产品参数

主要技术参数表
型号		单位	10T	25T	40T	63T	100T
公称力		KN	100	250	400	630	1000
液压最大工作压力		MPa	13	20	23	24	25
滑块平面距工作台最大距离		mm	400	500	500	600	700
滑块最大行程		mm	350	350	400	500	500
压头下行速度		mm/s	35	35	35	35	40
压头回程速度		mm/s	60	60	60	60	65
工作台有效尺寸	左右	mm	400	400	500	500	600
工作台有效尺寸	前后	mm	400	500	500	500	600
工作台离地面高度		mm	750	750	750	750	750

设备工作环境

1、电源：三相380V（+5%），50HZ
2、工作环境温度：0～40℃
3、设备用油：46#抗磨液压油，加油量150L

可选配件

光栅安全保护装置

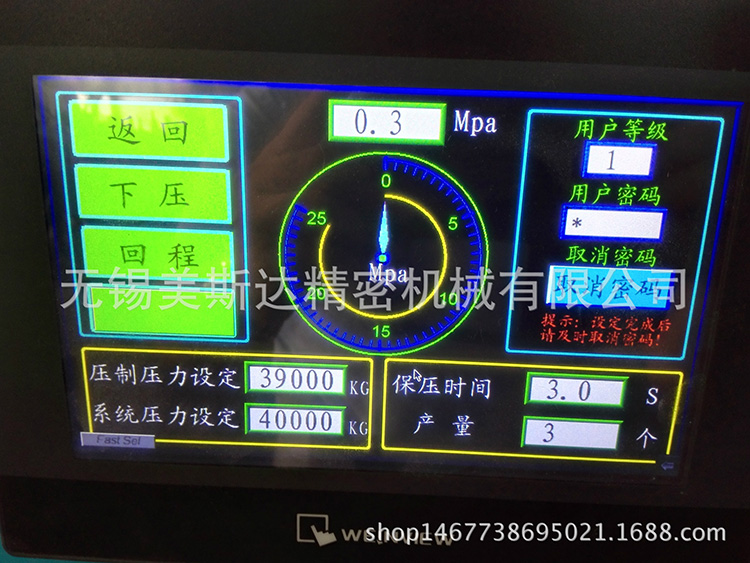

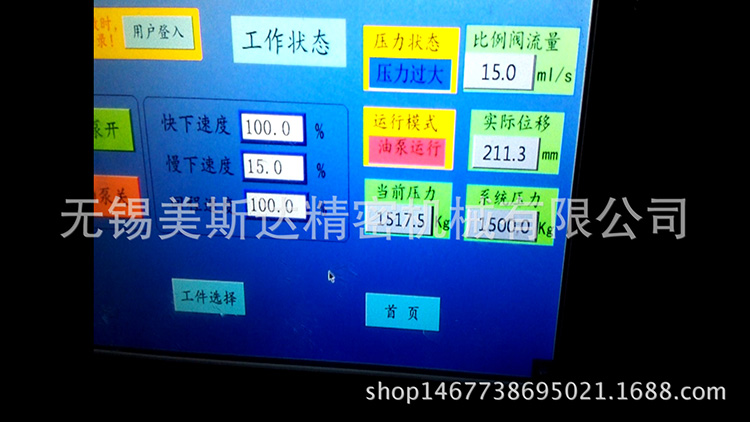

行程、压力、时间触摸式显示屏系统

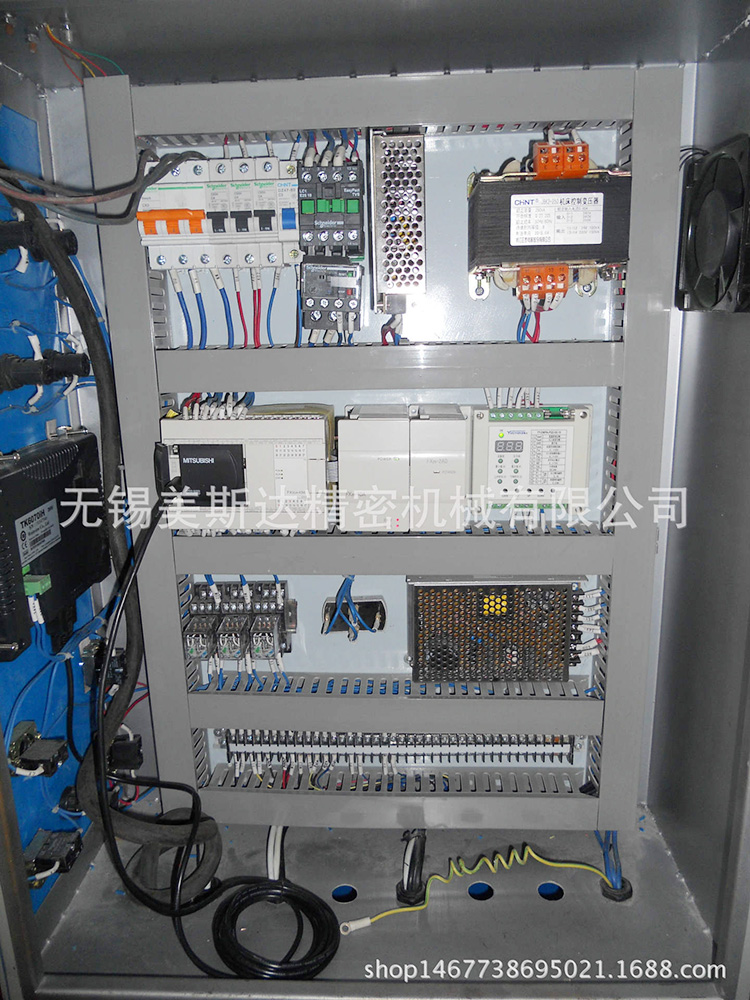

PLC可编程控制器
冲裁缓冲装置
换模具用浮动导轨和滚动托架
多种形式移动工作台
快速行程冲液装置
